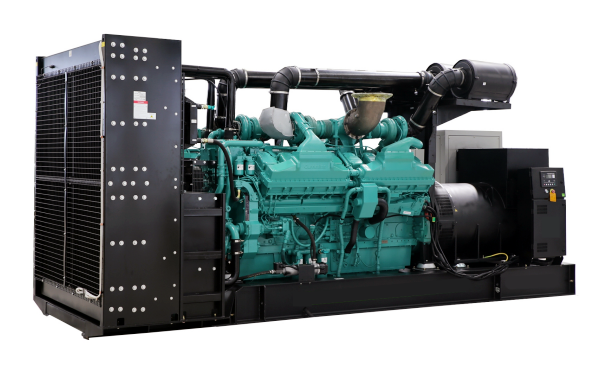

QSK60-G4康明斯发电机组（1760KW）

1760KW康明斯发电机组技术规格

产品说明

康明斯陆用系列柴油发电机组采用康明斯全球统一设计、生产和测试标准，为客户提供可靠的、集成的一体式发电系统，在常载、备载以及持续运行时都具有优异的性能。

➊ 符合ISO8528-2005和GB/T2820-2009《往复式内燃机驱动的交流发电机组》标准。

➋ 发电机组的设计及制造单位均通过了ISO9001或ISO9002认证。

➌ 康明斯提供1年或1000运行小时质量保证，负责发电机组整机保修，包括发动机、发电机及控制系统。

➍ 遍布全国的专业服务网络为客户提供24小时售后服务和技术支持。

性能特点

■ 机体结构：缸体采用合金铸铁，可更换湿式缸套。

■ 进气系统：具有空气/水冷中冷器的废气涡轮增压进气系统。

■ 润滑系统：采用变流量既有泵，优化进入发动机的机油量。

■ 冷却系统：内置齿轮离心水泵强制水冷；旋转式水过滤器能防止锈蚀和腐蚀并去除杂质。

■ 燃油系统：采用Cummins专利技术燃油系统，燃烧充分。

■ 过滤系统：装有带空气阻力指示器的干式空气滤清器。

■ 启动系统：采用直流蓄电池启动马达，具备快速启动性能。

■ 电气系统：BOSCH滑动齿轮式起动电机，交流充电发电机。

■ 冷启动性能：无辅助装置时，冷启动的较低环境温度为-7℃。

环境要求

海拔高度(m)：≤1000

燃油标准：0#轻柴油

大气压力(kPa)：≥89.9

机油标准：CF级/15W-40

进气温度(℃)：≤40

水质PH值：6.5～8

相对湿度：≤60%

表面长霉等级:≤GB/T2423.16/2级

抗地震强度：水平加速度0.2g垂直加速度0.1g

发电机组参数

机型：开架式

机组型号：KC1760GF

备用功率(KW)：1760

常用功率(KW)：1600

机组尺寸(mm)：6180x2280x2537

机组重量(kg)：15000

转速(r/min)：1500

燃油耗（g/kw.h)：193

频率(HZ)：50

瞬态电压调整率：≤-15%/+20%

稳态电压调整率：≤±1%

电压稳定时间：≤3sec

电压波动率：≤0.5%

电压波形失真度：≤8%

稳态频率调整率：≤5%

瞬态频率调整率：≤-10%/+12%

频率稳定时间：3sec

频率波动率：≤1.5%

发动机参数

柴油机品牌：Cummins/康明斯

产地：英国（Cummins Inc）

柴油机型号：QSK60-G4

最大功率(KW)：1915

缸数/排列方式：16缸/V型

压缩比：14.5:1

缸径*行程(mm)：159×190

排量（L)：60.2

机油压力（kPa)：345～483

机油油温（℃)：≤121

机油容量(L):280

冷却水容量(L)：482

燃油系统：ECM电控/高压共轨

冷却方式：闭式水冷循环

启动方式：DC24V电启动

调速方式：电子调速

进气方式：增压、中冷

型式：四冲程，60°

恒负荷稳态波动率：±0.25%

功率偏差：≦±5%

发电机参数

发电机品牌：Stamford/斯坦福

制造商：康明斯发电机技术（中国）有限公司

发电机型号：S7L1D-G4    PI734F

额定容量：2080KVA

电压：400V/230V

形式：无刷、单轴承、旋转磁场

励磁系统：自励、自动调节电压

绕组结构：2/3 节距

相数：三相四线

绝缘等级：H级

功率因素：COSΦ=0.8滞后

电话干扰系数：TIF：<50

接线：Y型接法

电话谐波系数：THF：<2%

防护等级：IP23

无线电干扰：满足BS800和VDE的G、N级

满足标准：GB755、BS5000第三部分,VDE0530、NEMA MG1-22, IEC-34、GSA C22-100、 AS1359

标准配置

发动机部分：发动机、柴油滤清器、空气滤清器、机油滤清器、充电机、启动马达。

发电机部分：发电机、空气开关。

控制系统：LCD液晶数显控制器、电子调速器。

其他部分：水箱散热器、钢制底座、减振垫。

附件部分：消声器、蓄电池、电池线、机油、防震垫。

执行标准

军方标准  GJB 5785-2006

国家标准  GB/T 2820-2002

通信标准  YD/T 502-2007

行业标准      JB/T 10303－2001

环保资格认证  噪声与振动甲级/废气甲级

泰尔质量认证  YD/T502-2007*
