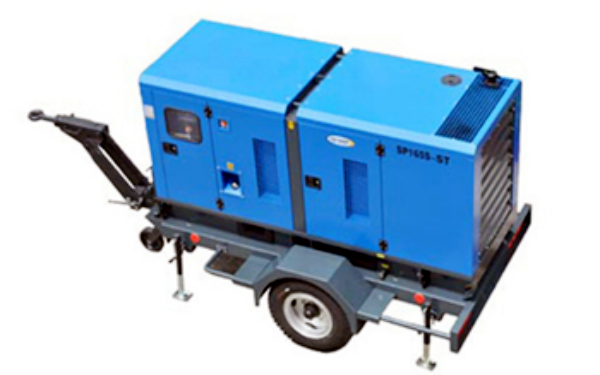

150KW移动式发电方舱电站

150KW康明斯发电机组（移动电站）技术规格

产品说明

康明斯牵引拖车系列柴油发电机组采用康明斯全球统一设计、生产和测试标准，为客户提供可靠的、集成的一体式发电系统，在常载、备载以及持续运行时都具有优异的性能。

➊ 符合ISO8528-2005和GB/T2820-2009《往复式内燃机驱动的交流发电机组》标准。

➋ 发电机组的设计及制造单位均通过了ISO9001或ISO9002认证。

➌ 康明斯提供1年或1000运行小时质量保证，负责发电机组整机保修，包括发动机、发电机及控制系统。

➍ 遍布全国的专业服务网络为客户提供24小时售后服务和技术支持。

性能特点

■ 领先的设计与制造：设计先进，制造工艺精湛，可靠耐久。

■ 博世直列燃油泵：高喷油压力下燃烧更充分，能量损失少，动力更强劲，燃油适应性强。

■ 霍尔塞特(Holset)增压器：带整体式废气旁通阀，低速响应及动力性强。

■ 集成化设计：零件数量比同类产品少近25%，故障率更低，维护更便捷。

■ 出色的可靠性：缸套采用平台网纹珩磨设计和耐蚀高镍铸铁活塞，大大降低机油损耗，增强了耐久性，使用寿命更长。

环境要求

海拔高度(m)：≤1000

燃油标准：0#轻柴油

大气压力(kPa)：≥89.9

机油标准：CF级/15W-40

进气温度(℃)：≤40

水质PH值：6.5～8

相对湿度：≤60%

表面长霉等级:≤GB/T2423.16/2级

抗地震强度：水平加速度0.2g垂直加速度0.1g

发电机组参数

机型：移动电站

机组型号：KC150GF

备用功率(KW)：150

常用功率(KW)：135

拖车尺寸(mm)：3500×1720×2800

机组重量(kg)：3740

转速(r/min)：1500

燃油耗（g/kw.h)：210

LP7m噪声(dB)：70~85

瞬态电压调整率：≤-15%/+20%

稳态电压调整率：≤±1%

电压稳定时间：≤3sec

电压波动率：≤0.5%

电压波形失真度：≤8%

稳态频率调整率：≤5%

瞬态频率调整率：≤-10%/+12%

频率稳定时间：3sec

频率波动率：≤1.5%

发动机参数

柴油机品牌：Cummins/康明斯

制造商：（DCEC）东风康明斯发动机有限公司

柴油机型号：6CTA8.3-G2

备用功率（KW）：163

缸数/排列方式：6缸/直列

压缩比：17.0:1

缸径*行程(mm)：114×135m

排量（L)：8.3

机油压力（kPa)：276～414

机油油温（℃)：≤121

机油容量(L):23.8

冷却液容积(L)：12.3（仅发动机）

燃油系统：PB直列泵

冷却方式：闭式水冷循环

调速方式：电子调速

启动方式：DC24V电启动

进气方式：增压,水空中冷

型式：四冲程

恒负荷稳态波动率：±0.25%

功率偏差：≦±5%

发电机参数

发电机品牌：Stamford/斯坦福

制造商：康明斯发电机技术（中国）有限公司

发电机型号：UCI274F

容量：175KVA

电压：400V/230V

形式：无刷、单轴承、旋转磁场

励磁系统：自励、自动调节电压

绕组结构：2/3 节距

相数：三相四线

绝缘等级：H级

功率因素：COSΦ=0.8滞后

电话干扰系数：TIF：<50

接线：Y型接法

电话谐波系数：THF：<2%

防护等级：IP23

无线电干扰：满足BS800和VDE的G、N级

满足标准：GB755、BS5000第三部分,VDE0530、NEMA MG1-22, IEC-34、GSA C22-100、 AS1359

标准配置

发动机部分：发动机、柴油滤清器、空气滤清器、机油滤清器、充电机、启动马达。

发电机部分：发电机、空气开关。

控制系统：LCD液晶数显控制器、电子调速器。

其他部分：水箱散热器、钢制底座、减振垫。

附件部分：消声器、蓄电池、电池线、机油、防震垫。

执行标准

军方标准  GJB 5785-2006

国家标准  GB/T 2820-2002

通信标准  YD/T 502-2007

行业标准      JB/T 10303－2001

环保资格认证  噪声与振动甲级/废气甲级

泰尔质量认证  YD/T502-2007*
